Конструкция соединения и варианты полюсов

В разъеме используются винтовые клеммы для прямого подключения проводов без пайки. Его прямая круглая конструкция сочетает в себе электрические контакты, кабельный ввод и уплотнительные компоненты. Он принадлежит кВинтовой разъемсериал в рамкахUL-разъемдиапазон.

Конфигурации полюсов 2-контактный, 3-контактный, 4-контактный и 5-контактный
Диапазон проводов 14–18 AWG
Диаметр кабеля 6,0–12,0 мм
Способ подключения Винтовое соединение для сборки на месте
Цвет корпуса Черный
Обозначение модели PG13

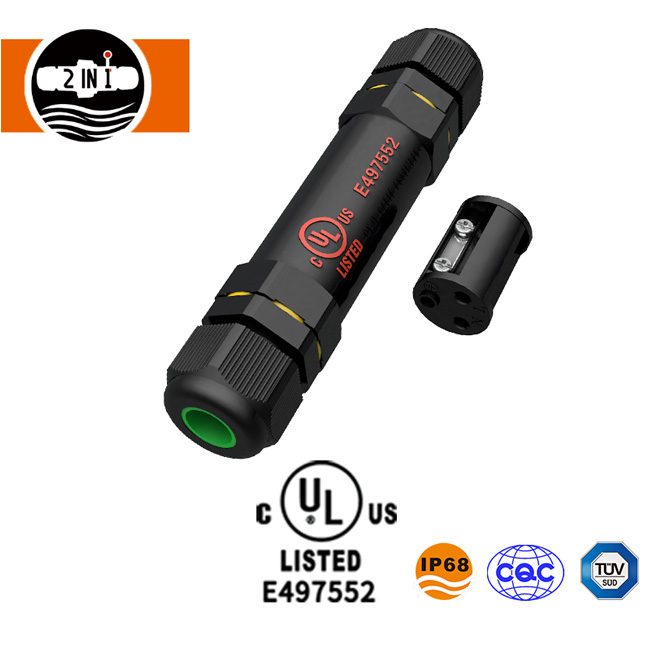

UL Listed Waterproof Connector With Screw Termination structure — Прямая круглая конструкция с винтовыми клеммами и силиконовым уплотнением.

Электрические и механические характеристики

Параметр	Спецификация
Название продукта	Водонепроницаемый разъем UL с винтовым зажимом
Модель	PG13
Степень защиты	IP68
Номинальный ток	6–10 А
Рабочее напряжение	500 В переменного тока, среднеквадратичное значение
Выдерживаемое напряжение	1500 В переменного тока, 1 минута
Контактное сопротивление	Менее 5 мОм
Сопротивление изоляции	Более 500 МОм
Прочность спаривания	≥3000 циклов
Рабочая температура	от -40°С до +105°С
Рейтинг пламени	UL94 В-0
Калибр проволоки	14–18 AWG
Диаметр кабеля	6,0–12,0 мм
Контактный материал	Никелированный медный сплав
Корпус и изоляция	Высококачественные инженерные пластики
Материал уплотнения	Силикон

Характеристики материала и защиты

Корпус и изоляция

В корпусе и изолированных компонентах используются инженерные пластмассы, соответствующие требованиям UL94 V-0 по огнестойкости.

Проводящие контакты

Никелированные контакты из медного сплава обеспечивают электрическое соединение между проводниками. Заданное контактное сопротивление не превышает 5 МОм, а сопротивление изоляции превышает 500 МОм.

Уплотнительные компоненты

Силиконовое уплотнение является частью водонепроницаемой конструкции. Заявленный класс IP68 соответствует защите от проникновения пыли и воды в определенных условиях испытаний.

UL Listed Waterproof Connector With Screw Termination sealing parts — Корпус из инженерного пластика, никелированные контакты и силиконовое уплотнение.

Совместимость приложений

Водонепроницаемый разъем с винтовыми клеммами, внесенный в список UL, предназначен для электрических сборок, где требуется проводка с винтовыми клеммами и герметизация окружающей среды.

Наружное освещение

Электрические соединения в совместимых осветительных установках.
Промышленная автоматизация

Проводка для совместимых систем управления и оборудования.
Машины

Электрические сборки, подключаемые на месте эксплуатации, требующие определенных размеров кабельного ввода.
Солнечное оборудование

Вспомогательные электрические соединения, где требования к напряжению, току и условиям окружающей среды соответствуют спецификациям разъема.
Оборудование связи

Соединения в совместимых узлах оборудования.

Сертификация и проверка соответствия

Разъем имеет сертификаты UL, TUV и CQC, а также указано соответствие RoHS. Его рейтинг IP68 обеспечивает защиту от проникновения пыли и воды в определенных условиях испытаний, а сертификация UL соответствует применимым требованиям безопасности продукта.

UL TUV CQC certificates of the waterproof connector — Сертификаты UL, TUV, CQC и соответствие RoHS.

Производственные возможности HuaYi-FaDa

Компания ShenZhen 2 IN 1 Technology Co., Ltd. была основана в 2009 году и специализируется на исследованиях, разработках, производстве и продажах водонепроницаемых разъемов и кабелей. Компания сообщает о примерно 200 сотрудниках и более 8000 м² производственных площадей.

2009 Учредил
~200 Сотрудники
8 000 м²+ Заводское помещение
7+ лет OEM-поставка

Производственные мощности включают в себя:

Цехи обработки пресс-форм и литья под давлением.
Цехи экструзии проволоки и обработки метизов.
Автоматическое оборудование для резки, зачистки, волочения проволоки и обработки клемм.
Фрезерное, шлифовальное и электроискровое оборудование с ЧПУ.
Независимые исследования и разработки индивидуальных водонепроницаемых разъемов и кабелей.

Наша продукция проходит 100% проверку перед поставкой, причем некоторые продукты проверяются два или три раза. В нем также сообщается о более чем семилетнем опыте поставок OEM с участием Amphenol, Philips (Signify) и OSRAM.

HuaYi-FaDa waterproof connector production equipment — Собственное формовочное, экструзионное оборудование, оборудование с ЧПУ и терминальной обработки.

Образцы, время производства и настройка

Образцы:Три бесплатных образца для каждого номера детали для единовременной оценки; стоимость доставки оплачивается дополнительно.
Стандартное время выполнения:2–3 недели после размещения заказа, в зависимости от наличия на складе и требований к заказу.
Настройка:Конструкция и упаковка разъемов OEM/ODM основаны на чертежах и технических характеристиках.
Гарантия качества:Три года, как указано в информации компании.
Экспресс-доставка:Ориентировочное время доставки 2–7 дней для таких служб, как DHL, UPS, FedEx или TNT.
Массовая доставка:Для более крупных партий возможна морская перевозка.
