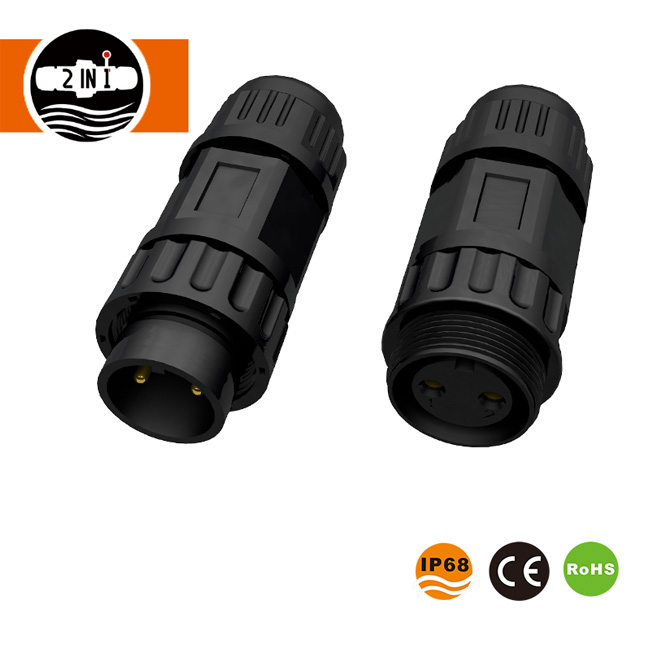

Многоконтактный водонепроницаемый разъем для пайки

Многоконтактный водонепроницаемый разъем для пайки — это разъем, разработанный компанией HuaYi-FaDa Technology для использования на открытом воздухе, во влажных и суровых условиях. Его основная функция — обеспечить водонепроницаемое соединение между проводами, обеспечивая при этом стабильный сигнал и передачу энергии. В этом продукте используется метод паяного соединения, что позволяет легко подключать и отключать его после сборки. Отсоединение осуществляется так же просто, как отвинчивание основного корпуса, что делает его использование простым и эффективным.

Параметр

Структура продукта и основные компоненты

Водонепроницаемость многоконтактного водонепроницаемого соединителя для пайки обусловлена ​​его многокомпонентной совместной конструкцией. Эти компоненты работают вместе, образуя комплексную систему защиты уплотнений. Ключевые основные компоненты включают в себя:

• Уплотнительные кольца: изготовлены из устойчивого к старению и высоким/низким температурам силикона, встроены в интерфейс разъема, эффективно предотвращают попадание влаги через сопрягаемые зазоры, улучшают характеристики уплотнения сердечника, адаптируются к длительному использованию в различных средах и не теряют легко потери силы предварительного затягивания из-за теплового расширения и сжатия.

• Водонепроницаемый герметик: заполняет критические зазоры внутри разъема, дополнительно усиливая эффект герметизации, предотвращая попадание влаги, пыли и других загрязнений во внутренние схемы, предотвращая плохой контакт или короткие замыкания, а также обеспечивая стабильность электрического соединения.

• Гибкие концевые уплотнения: Разработанные специально для кабелей после пайки, они плотно обхватывают поверхность кабеля, уплотняя уплотнение, адаптируясь к кабелям различного диаметра, предотвращая просачивание влаги в месте соединения кабеля с разъемом, а также обладая определенной степенью прочности на изгиб и растяжение.

• Корпус из металла/инженерного пластика: Изготовлен из высокопрочных материалов, обладает превосходной механической прочностью, устойчивостью к коррозии и ударопрочностью, защищает внутренние контакты и схемы. Подходит для сложных сред, например, на открытом воздухе и в промышленности, а также обеспечивает дополнительное уплотнение.

• Контакты для паяного провода: эти контакты, изготовленные из высококачественного медного сплава, подвергнутые точной механической обработке и поверхностной обработке, обладают низким контактным сопротивлением, отличной проводимостью и прочными паяными соединениями, что эффективно обеспечивает стабильную передачу питания и сигнала, а также противостоит окислению при длительном использовании.

Подробная информация о многоконтактном водонепроницаемом разъеме для пайки

Связь:

Квалификация продукта многоконтактного водонепроницаемого разъема для пайки

Этот многоконтактный водонепроницаемый разъем для пайки прошел сертификат CE, RoHS, CQC. Он имеет уровень водонепроницаемости IP68.

Технические преимущества

I. Преимущества технологии уплотнения

В нашем многоконтактном водонепроницаемом разъеме для пайки используется многослойная конструкция уплотнительной конструкции, сочетающая уплотнительные кольца, водонепроницаемый герметик и гибкие торцевые уплотнения для достижения водонепроницаемости IP67 и IP68. Степень защиты IP68 позволяет погружаться в воду на глубину 1 метр более 30 минут без протечек, обеспечивая полную пыле- и водонепроницаемость. Он может противостоять дождю на открытом воздухе, влажной среде и загрязнению промышленными маслами, эффективно защищая точки соединения от внешней коррозии.

II. Преимущества электрических характеристик

Контакты изготовлены из высококачественного медного сплава, прецизионно обработаны и обработаны, что обеспечивает низкое и стабильное контактное сопротивление и отличную проводимость. Это эффективно снижает затухание сигнала и потери мощности, обеспечивая стабильную мощность и передачу сигнала. Изделие обладает превосходными изоляционными характеристиками: сопротивление изоляции ≥20 МОм и выдерживаемое напряжение 250 В постоянного тока в течение 50 миллисекунд, эффективно предотвращает короткие замыкания, утечки и другие угрозы безопасности, а также адаптируется к различным сценариям применения по напряжению и току.

III. Преимущества структурного проектирования

Многоконтактный водонепроницаемый разъем для пайки имеет удобную конструкцию, обеспечивающую простоту соединения проводов и высокую эффективность сборки. Он обеспечивает плавную установку и извлечение, обеспечивая быстрое подключение и работу после сборки. Отсоединение так же просто, как отвинчивание основного корпуса, не требует сложных инструментов. В продукте используется поляризованная конструкция с направляющей со шпонкой, которая эффективно предотвращает ошибочную вставку и обеспечивает правильную установку. Прочная конструкция корпуса обеспечивает превосходную ударную прочность и прочность на разрыв, пригодную для длительного использования.

IV. Преимущества материала

Корпус изготавливается из высокопрочного конструкционного пластика или металла, обладающего превосходной коррозионной стойкостью, устойчивостью к высоким и низким температурам и механической прочностью. Он выдерживает широкий диапазон температур от -40℃ до +85℃ и не подвержен старению и деформации. Уплотнения изготовлены из устойчивого к старению и химическому воздействию силикона или фторкаучука, что обеспечивает долговечность и продлевает срок службы изделия. Контактные материалы проходят строгий отбор, проявляя устойчивость к окислению и износу, что обеспечивает стабильность и долговечность соединения.

1. Какому конкретному классу водонепроницаемости соответствует многоконтактный водонепроницаемый разъем для пайки?

О: Стандартный уровень водонепроницаемости нашего продукта составляет IP67, и по запросу мы можем настроить его на уровень IP68. IP67 обеспечивает полную защиту от пыли, без утечек после погружения в воду на глубину 1 метр в течение 30 минут. IP68 допускает длительное погружение под воду (конкретную глубину можно настроить), полностью предотвращая проникновение воды и отвечая стандартам IEC 60529.

2. Какие характеристики контактов поддерживает продукт? Можно ли настроить специальные булавки?

О: Стандартные характеристики контактов включают 2-контактные, 3-контактные, 4-контактные, 8-контактные и 12-контактные контакты, а также комбинированные контакты питания и сигнала (2+3 контакта, 2+4 контакта). Мы поддерживаем индивидуальные специальные спецификации выводов, которые могут быть разработаны и изготовлены нашей командой исследований и разработок в соответствии с конкретными потребностями клиентов для удовлетворения индивидуальных сценариев применения.

3. Можно ли настроить длину кабеля и диаметр провода версии кабеля с проводами?

О: Да, их можно настроить. Длина, диаметр и материал кабеля проводной версии могут быть скорректированы в соответствии с потребностями клиента. Мы порекомендуем подходящие характеристики кабеля в зависимости от сценария применения клиента, чтобы обеспечить надежные и применимые соединения.

4. Каков срок службы продукта? Каков гарантийный срок?

О: При нормальном использовании срок службы продукта составляет ≥500 циклов, а общий срок службы составляет более 5 лет. Мы даем гарантию качества 3 года. В течение гарантийного срока повреждения, вызванные проблемами с качеством продукции, будут отремонтированы или заменены бесплатно.

5. Как подать заявку на получение бесплатных образцов? Сколько времени занимает доставка образцов?

О: клиенты могут подать заявку на получение бесплатных образцов, связавшись со службой поддержки клиентов. Для каждой модели можно запросить до 3 образцов. Срок доставки образца составляет 3-5 рабочих дней. Мы организуем производство и отгрузку как можно скорее, чтобы клиенты могли быстро протестировать производительность продукта.

6. Каков цикл доставки заказа? Поддерживаете ли вы настройку OEM/ODM?

О: Стандартный цикл доставки заказа составляет 2-3 недели. Более крупные заказы могут быть скорректированы в соответствии с производственными планами. Мы поддерживаем услуги OEM/ODM по индивидуальному заказу и можем изготовить эксклюзивные многоконтактные водонепроницаемые соединители для паяных проводов в соответствии с брендом клиента, спецификациями и требованиями к дизайну.

7. Каков диапазон рабочих температур продукта? Может ли он противостоять экстремальным условиям?

Ответ: Нормальный диапазон рабочих температур продукта составляет от -40 ℃ до +85 ℃. Он обладает превосходной устойчивостью к высоким и низким температурам и может адаптироваться к холоду на открытом воздухе, высокой температуре и промышленным высокотемпературным средам. Он также обладает маслостойкостью, устойчивостью к химической коррозии и ультрафиолетовому излучению, что обеспечивает стабильную работу в сложных и экстремальных условиях.
