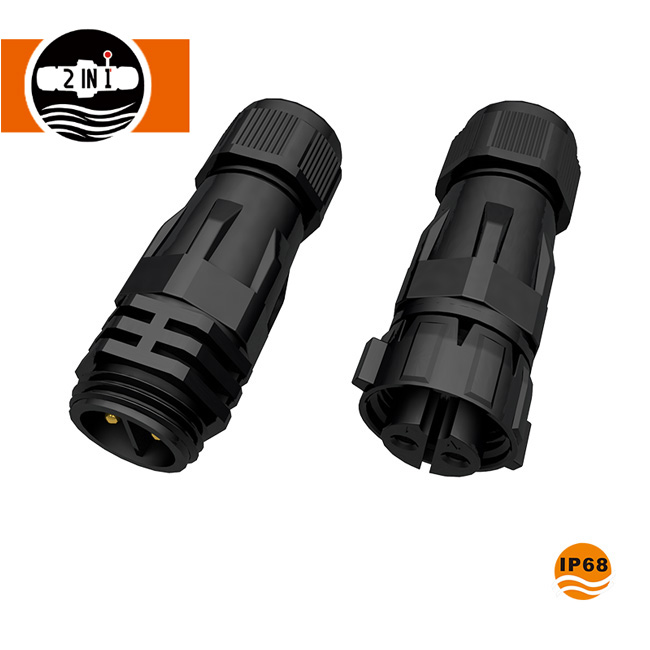

M19 Водонепроницаемый мужской женский винтовой разъем

Водонепроницаемый разъем с резьбой «папа» и «мама» M19 — это универсальный водонепроницаемый разъем, независимо разработанный и изготовленный компанией HuaYi-FaDa Technology. Его основная функция — обеспечить надежное соединение цепей и защиту от воздействия окружающей среды, подходящую для различных сценариев, требующих гидро- и пылезащиты. Мы используем стандартизированные производственные процессы, чтобы гарантировать точность размеров и постоянство характеристик каждого водонепроницаемого винтового соединителя M19 с наружной и внутренней резьбой. Мы можем предоставить спецификации 2-контактных, 3-контактных и 4-контактных контактов в соответствии с потребностями клиента, чтобы удовлетворить фактические потребности различных схемных соединений.

В этом продукте используется метод подключения с винтовыми клеммами, что устраняет необходимость в сложных инструментах для выполнения проводных соединений, что значительно повышает эффективность установки и снижает вероятность ошибок при монтаже. Водонепроницаемый винтовой соединитель M19 с наружной и внутренней резьбой имеет новый нейлоновый корпус, обладающий превосходной износостойкостью, устойчивостью к высоким и низким температурам и коррозионной стойкостью, что делает его пригодным для суровых промышленных и наружных условий. Контакты из никелированного медного сплава эффективно обеспечивают стабильную проводимость, уменьшают контактное сопротивление и предотвращают выход оборудования из строя из-за плохого контакта.

Основные характеристики продукта

• Надежная водонепроницаемость и пыленепроницаемость: изделие имеет класс водонепроницаемости IP68, что позволяет погружать его в чистую воду на глубину 1 метр на 4 часа без утечки. Он также полностью пыленепроницаем, эффективно предотвращает попадание пыли и влаги во внутренние компоненты, обеспечивает безопасность цепей и подходит для различных применений, таких как наружное освещение и новые источники энергии.
• Совместимость с несколькими спецификациями. Стандартные конфигурации включают 2-, 3- и 4-ядерные варианты. По запросу возможна настройка большего количества ядер. Проводка поддерживает винтовые клеммные соединения для простоты эксплуатации и совместимости с проводами различных спецификаций, что обеспечивает высокую универсальность.
• Выбор прочного материала: внешняя оболочка изготовлена ​​из нового нейлонового материала, огнестойкого V-0, с температурным диапазоном от -25 ℃ до 105 ℃ и высокой механической прочностью; контакты изготовлены из никелированного медного сплава, что обеспечивает стабильную проводимость, стойкость к окислению и коррозии, что продлевает срок службы изделия.
• Простая и эффективная установка: использование резьбового разъема «папа-мама» обеспечивает плавную установку и извлечение, а также надежную фиксацию. Никакого профессионального опыта установки не требуется; сборка и разборка могут быть выполнены быстро, что облегчает дальнейшее обслуживание и ремонт оборудования.
• Строгий контроль качества: каждый водонепроницаемый винтовой разъем M19 «папа-мама» проходит 100% полную проверку, а не выборку партии, с учетом ключевых показателей, таких как контактное сопротивление, сопротивление изоляции и водонепроницаемость, чтобы гарантировать соответствие характеристик продукта стандартам.

Технические преимущества продукта

1. Преимущества технологии уплотнения

Мы используем конструкцию многослойной уплотнительной конструкции в сочетании с высококачественными силиконовыми водонепроницаемыми кольцами и процессом заливки эпоксидной смолой, что эффективно улучшает характеристики уплотнения продукта. Он противостоит воздействию дождя, влажности, пыли и других факторов окружающей среды, обеспечивая надежные соединения в сложных условиях. Уплотняющая конструкция прошла многократные испытания и выдерживает длительную установку и извлечение, а также коррозию окружающей среды, сопротивляясь старению и деформации, обеспечивая длительную стабильную работу изделия.

2. Оптимизированная проводимость

Контакты водонепроницаемого винтового разъема M19 «папа» и «мама» изготовлены из медного сплава высокой чистоты с никелированной поверхностью. Это не только снижает контактное сопротивление (<10 мОм), но также повышает стойкость к окислению и коррозии, позволяя избежать таких проблем, как плохая проводимость и перегрев, вызванные контактным окислением. В то же время конструкция винтовой клеммы обеспечивает надежное соединение проводов, уменьшая свободные контакты и гарантируя стабильность и безопасность передачи цепей.

3. Преимущества структурного проектирования

Изделие имеет компактную резьбовую конструкцию, что обеспечивает небольшой размер и минимальное пространство для установки, что позволяет адаптировать его к потребностям установки различного оборудования. Корпус изготавливается методом цельного литья под давлением, что позволяет исключить швы и дополнительно повысить водонепроницаемость и механическую прочность. Вилки «папа» и «мама» очень совместимы; продукты одной и той же модели и спецификации можно полностью соединить и разобрать, что облегчает массовую сборку и замену.

4. Преимущества экологической адаптации

Водонепроницаемый винтовой разъем M19 с наружной и внутренней резьбой может работать в диапазоне температур от -25 ℃ до 105 ℃ и при температуре хранения от -25 ℃ до 85 ℃. Он может нормально работать в средах с атмосферным давлением 86–106 кПа и относительной влажностью ≤90%. После испытаний в солевом тумане (5% раствор хлорида натрия, 35±2℃, 48 часов) продукт не показал значительной коррозии, что делает его пригодным для использования в агрессивных средах, таких как прибрежные районы и химические заводы, с широким спектром применения.

Параметр водонепроницаемого винтового разъема M19 «папа-мама»

Характеристики и применение водонепроницаемого винтового разъема M19 «папа-мама»

● Сборка: тип провод-провод (без кабеля), провод-плата.
● Винтовое соединение, может быть собрано на месте, сварка не требуется, просто и удобно.
● Подходит для кабеля диаметром 5,0–11,5 мм.
● Контактные штыри из никелированного медного сплава толщиной 3 мкм.

Подробная информация о продукте: водонепроницаемый винтовой разъем M19 «папа-мама»

Связь:

FAQ (часто задаваемые вопросы)

1. Можете ли вы настроить количество жил в водонепроницаемом винтовом разъеме M19 с разъемом «папа» и «мама»?

Да. Обычно мы предлагаем 2-, 3- и 4-ядерные спецификации. Мы также можем настроить 5-ядерные или более ядра в соответствии с потребностями клиента. Пожалуйста, свяжитесь с нашей службой поддержки клиентов, чтобы подтвердить детали настройки.

2. Действительно ли продукт соответствует водонепроницаемости IP68?

Да. Наши водонепроницаемые винтовые соединители M19 с наружной и внутренней резьбой прошли строгие испытания на водонепроницаемость. Согласно стандартам IEC 60529, его можно погружать в чистую воду на глубину 1 метр на 4 часа без утечек, при этом он полностью защищен от пыли. Результаты испытаний соответствуют требованиям IP68, что делает его безопасным для использования на открытом воздухе и во влажной среде.

3. Как получить образцы продукции?

Мы предлагаем бесплатные услуги по выборке образцов, бесплатно предоставляя 3 образца для каждой модели. Клиентам необходимо оплатить только доставку. Вы можете отправить запрос на образец через сообщение на нашем веб-сайте, онлайн-консультацию или связавшись с нашим отделом продаж. Мы организуем доставку образцов в кратчайшие сроки.

4. Каков цикл доставки заказа?

Стандартный цикл доставки заказа составляет 2-3 недели. Конкретное время доставки будет скорректировано в зависимости от таких факторов, как количество заказа и требования к настройке. Мы подтвердим с вами конкретное время доставки перед размещением заказа, чтобы обеспечить своевременную доставку.

5. Гарантировано ли качество продукции? Каков гарантийный срок?

Вся наша продукция проходит 100% проверку, а производственный процесс строго соответствует стандартам системы качества ISO 9001, что обеспечивает 3-летнюю гарантию качества. Если в течение гарантийного периода возникнут проблемы с качеством продукта, не вызванные человеческой ошибкой, мы незамедлительно предоставим услуги по ремонту или замене.

6. Поддерживаете ли вы услуги OEM/ODM?

Да. У нас есть независимая группа исследований и разработок и производственная мастерская, и мы можем предоставлять услуги OEM/ODM в соответствии с потребностями клиентов, включая настройку внешнего вида продукта, спецификаций, упаковки и т. д., чтобы удовлетворить требования клиентов к бренду и продукции.
