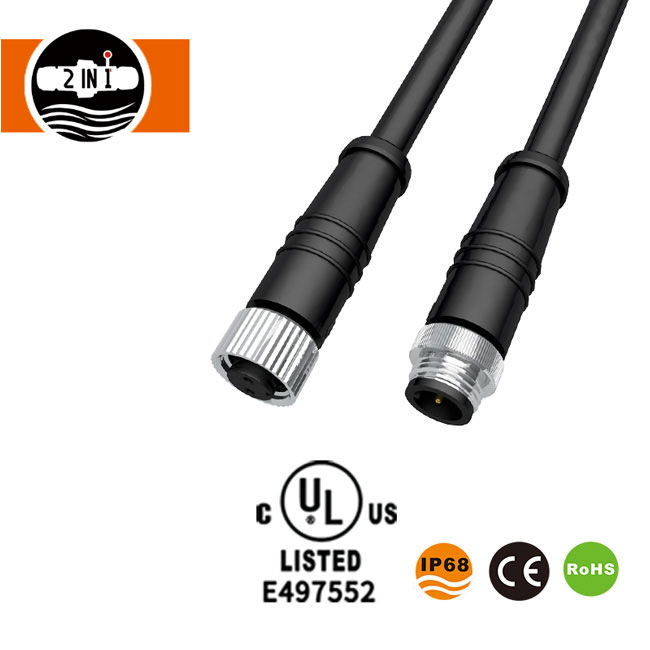

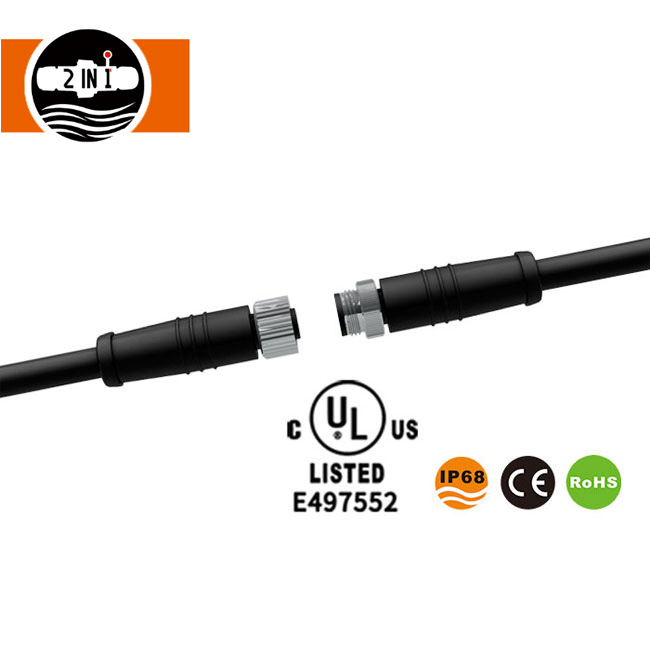

Водонепроницаемый разъем электрического кабеля M12

Водонепроницаемый разъем для электрического кабеля M12 является одним из основных продуктов HuaYi-FaDa Technology, специально разработанным для различных сценариев электрического подключения, требующих гидроизоляции и устойчивости к коррозии. Он сочетает в себе практичность и долговечность, адаптируясь к различным сложным условиям работы. Изделие имеет модульную конструкцию: верхняя часть оснащена позолоченными контактными интерфейсами для обеспечения стабильной передачи тока и сигнала; в средней части имеется металлическая контргайка для повышения прочности соединения и предотвращения отсоединения вследствие вибрации; а нижняя часть имеет нейлоновую оболочку PA66 с превосходной устойчивостью к атмосферным воздействиям и защитными характеристиками. Эти три элемента работают вместе, чтобы обеспечить стабильную работу водонепроницаемого соединителя электрического кабеля M12 даже в суровых условиях. Мы всегда ориентированы на клиента, оптимизируем структуру продукта и улучшаем его характеристики, чтобы сделать этот водонепроницаемый разъем для электрического кабеля M12 адаптируемым к реальным потребностям применения в большем количестве отраслей и снизить риск сбоя соединения для наших клиентов.

Параметр водонепроницаемого разъема электрического кабеля M12

Анализ структуры продукта

Верхняя часть: позолоченный контактный интерфейс

Верхняя часть водонепроницаемого соединителя электрического кабеля M12 представляет собой зону контакта жилы, изготовленную из позолоченной латуни. Равномерное и плотное золотое покрытие эффективно изолирует разъем от агрессивных веществ, таких как воздух и влага, предотвращая окисление и ржавчину, а также обеспечивая непрерывность и стабильность передачи тока и сигнала. Конструкция контактов соответствует отраслевым стандартам, обеспечивая плавную установку и извлечение, а также плотный контакт. Это эффективно снижает контактное сопротивление и потери сигнала, что делает его подходящим для требований передачи низкого напряжения и тока и идеальным для промышленных сценариев с высокими требованиями к стабильности сигнала.

Средняя часть: металлическая контргайка

Изделие оснащено металлической гайкой в ​​средней части, изготовленной из высокопрочного сплава и обработанной с высокой точностью. Резьба четкая и правильная, сила фиксации умеренная. Он обеспечивает блокировку вращения на 360°, обеспечивая безопасное и надежное соединение между разъемом и оборудованием/кабелями, эффективно предотвращая ослабление или отсоединение из-за вибрации оборудования или внешних воздействий. Поверхность металлической гайки обработана антикоррозийным покрытием, что позволяет ей выдерживать суровые условия, такие как влажность и пыль, что продлевает общий срок службы водонепроницаемого соединителя электрического кабеля M12.

Нижняя часть: нейлоновый корпус PA66

Нижняя часть водонепроницаемого соединителя электрического кабеля M12 представляет собой корпус, изготовленный из высококачественного нейлонового материала PA66, соответствующего стандарту огнестойкости 94-VO и обладающего превосходными огнестойкими, атмосферостойкими и ударопрочными свойствами. Корпус имеет строгую герметичную конструкцию, оснащенную специальным силиконовым водонепроницаемым кольцом, обеспечивающим класс водонепроницаемости IP67 или выше, эффективно предотвращающий попадание пыли, влаги и масла в разъем и защищающий внутренние контакты и проводку от повреждений. В то же время нейлоновый материал PA66 также обладает хорошей устойчивостью к низким температурам, сохраняя структурную стабильность даже в условиях экстремально низких температур (-40 ℃), не становясь хрупкими и не деформируясь.

Особенности продукта

1. Надежная водонепроницаемость и пыленепроницаемость.

Водонепроницаемый разъем электрического кабеля M12 соответствует стандарту водонепроницаемости и пыленепроницаемости IP67, а некоторые модели можно повысить до IP68. Он эффективно предотвращает проникновение пыли и кратковременное погружение в воду, что делает его пригодным для использования на открытом воздухе, во влажной и пыльной среде, обеспечивая комплексную защиту электрических соединений. Обратите внимание, что следует избегать длительного погружения в воду, чтобы не повлиять на его защитные свойства.

2. Превосходный материал и устойчивость к коррозии.

Контакты изготовлены из позолоченной латуни, корпус — из нейлона PA66, гайка — из металла. Эти три материала работают вместе, чтобы повысить коррозионную стойкость продукта, маслостойкость и ударопрочность. Продукт прошел строгие испытания в солевом тумане (отсутствие коррозии после 48 часов испытаний в нейтральном солевом тумане), что делает его пригодным для работы с различными химическими средами в промышленных средах и продлевает срок его службы.

3. Несколько вариантов контактов и широкая совместимость.

Предлагает несколько конфигураций контактов, включая 2-контактные, 3-контактные, 4-контактные, 5-контактные, 8-контактные, 2+2-контактные, 2+3-контактные и 2+4-контактные, что обеспечивает гибкий выбор в зависимости от потребностей клиента в подключении. Адаптируется к различным сценариям передачи питания и сигналов и совместим с различными устройствами, такими как светодиодное освещение, датчики и исполнительные механизмы.

4. Удобная установка и безопасное подключение.

Поддерживает монтаж на задней панели, упрощая процесс установки без необходимости использования сложных инструментов или специальных навыков, что повышает эффективность установки. Конструкция центральной металлической стопорной гайки обеспечивает плавную установку и извлечение, она устойчива к ударам и не ослабляется, что подходит для сценариев промышленной автоматизации с частыми вибрациями.

5. Передача сигнала с низкими потерями

Позолоченные контакты имеют низкое контактное сопротивление (≤10 МОм) и высокое сопротивление изоляции (≥100 МОм), что эффективно снижает потери тока и передачи сигнала, обеспечивает стабильную передачу сигнала без помех и адаптируется к высокоточным сценариям, таким как промышленные шины и передача сигналов датчиков.

Технические преимущества

1. Точный производственный процесс

У нас есть профессиональные мастерские по обработке пресс-форм, литью под давлением и обработке метизов, в которых используется высокоточное производственное оборудование, такое как вертикальные термопластавтоматы и фрезерные станки с ЧПУ, для точной обработки каждого компонента водонепроницаемого соединителя электрического кабеля M12. Это обеспечивает точные размеры, аккуратную структуру, плавную установку и извлечение, а также высокую адаптируемость. Вся продукция проходит 100% полную проверку (а не выборку партий), чтобы предотвратить выход некачественной продукции с завода.

2. Стандартизированный и совместимый дизайн.

Водонепроницаемый разъем электрического кабеля M12 разработан в соответствии с международным стандартом IEC-61076-2-101 и обладает превосходной взаимозаменяемостью и обратной совместимостью. Он совместим с разъемами M12 других марок той же спецификации и кодировки, что снижает затраты на замену и риски адаптации для клиентов. Продукт поддерживает несколько методов кодирования, включая кодирование A, что позволяет гибко настраивать его в соответствии с различными сценариями применения.

3. Индивидуальная техническая поддержка

У нас есть независимая команда исследований и разработок с большим опытом изготовления водонепроницаемых разъемов. Мы можем предоставить услуги по настройке OEM/ODM на основе конкретных потребностей клиентов, включая индивидуальную настройку конфигураций контактов, цветов корпуса, длины кабеля, водонепроницаемости и т. д., чтобы удовлетворить особые требования к соединениям в различных отраслях и оборудовании.

4. Строгая система контроля качества.

Мы создали систему контроля качества, соответствующую стандартам ISO9001:2008. От закупки сырья и обработки продукции до доставки готовой продукции, каждый шаг строго контролируется профессиональными инспекторами качества. Все сырье выбрано из экологически чистых материалов, соответствующих требованиям RoHS и UL, что гарантирует, что наша продукция нетоксична, экологически безопасна и соответствует экологическим требованиям многих стран и регионов по всему миру.

Подробная информация о водонепроницаемом разъеме электрического кабеля M12

Связь:

Сценарии применения

1. Светодиодное освещение

Широко используется в различных светодиодных осветительных приборах, таких как светодиодные ленты, светодиодные настенные светильники, светодиодные светильники для грунта, светодиодные веревочные светильники, светодиодные ленты, шторные светильники и мигающие фонари. Он обеспечивает стабильные водонепроницаемые соединения для осветительного оборудования, адаптируясь к различным сценариям освещения, включая влажную среду на открытом воздухе и в помещении, обеспечивая нормальную работу осветительного оборудования.

2. Промышленная автоматизация

Легко подключается к бесконтактным переключателям, устройствам контроля расхода, компонентам полевой шины, сенсорным устройствам и исполнительным устройствам. Подходит для автоматизации производства, робототехники и механического оборудования, он обеспечивает стабильную передачу сигнала и тока в суровых промышленных условиях, повышая надежность оборудования.

3. Новая энергетика и коммуникация

Адаптирован к новому энергетическому оборудованию, такому как солнечные фотоэлектрические модули и инверторы, а также к коммуникационному оборудованию 5G и экологически чистым электромобилям. Он обладает превосходной атмосферостойкостью и помехозащищенностью, адаптируясь к сложным условиям окружающей среды и обеспечивая стабильную работу оборудования.

4. Другие поля

Также применимо к медицинским приборам, морскому оборудованию и механическому оборудованию, обеспечивая подходящие решения для подключения различных устройств, требующих водонепроницаемых, коррозионностойких и высокостабильных соединений.

Часто задаваемые вопросы

Вопрос 1: Каков уровень водонепроницаемости водонепроницаемого разъема электрического кабеля M12?

A1: Стандартная модель имеет класс водонепроницаемости IP67, что эффективно предотвращает проникновение пыли и кратковременное погружение в воду. Мы также предлагаем индивидуальный вариант защиты IP68, который может быть повышен в соответствии с потребностями клиента и подходит для сценариев с более высокими требованиями к водонепроницаемости.

Вопрос 2: Какие конфигурации контактов поддерживает продукт? Можно ли настроить специальные булавки?

A2: Стандартные конфигурации контактов включают 2-контактный, 3-контактный, 4-контактный, 5-контактный, 8-контактный, 2+2-контактный, 2+3-контактный и 2+4-контактный. Поддерживается настройка OEM/ODM; специальные конфигурации и расположение контактов могут быть настроены в соответствии с конкретными потребностями клиента.

В3: Каков срок службы продукта? Есть ли гарантия качества?

A3: Механический срок службы продукта составляет ≥3000 циклов сопряжения. При нормальном использовании срок службы может достигать более 3 лет. Мы даем гарантию качества 3 года. В течение гарантийного срока мы предоставим бесплатные услуги по ремонту или замене в случае проблем с качеством, вызванных повреждениями, не вызванными деятельностью человека.

В4: Могут ли быть предоставлены образцы? В4: какое время доставки образца?

A4: доступны бесплатные образцы, по 3 образца на модель. Срок доставки образца составляет 3-5 рабочих дней. Для индивидуальных образцов срок доставки будет увеличен в зависимости от сложности настройки.

В5: какое время доставки заказа? Поддерживаете ли вы оптовые закупки?

A5: Стандартный срок доставки заказа составляет 2-3 недели. Оптовые заказы могут быть скорректированы в зависимости от количества заказа и графика производства. Мы поддерживаем оптовые закупки, которые предлагают более конкурентоспособные цены. Пожалуйста, проконсультируйтесь с нашим отделом продаж для получения подробной информации.

В6: Соответствует ли продукт требованиям по охране окружающей среды?

A6: Да, в нашем водонепроницаемом электрическом кабельном соединителе M12 используется экологически чистое сырье, соответствующее требованиям RoHS. Производственный процесс соответствует экологическим требованиям, а продукт нетоксичен и безвреден, соответствует экологическим нормам многих стран и регионов мира.
