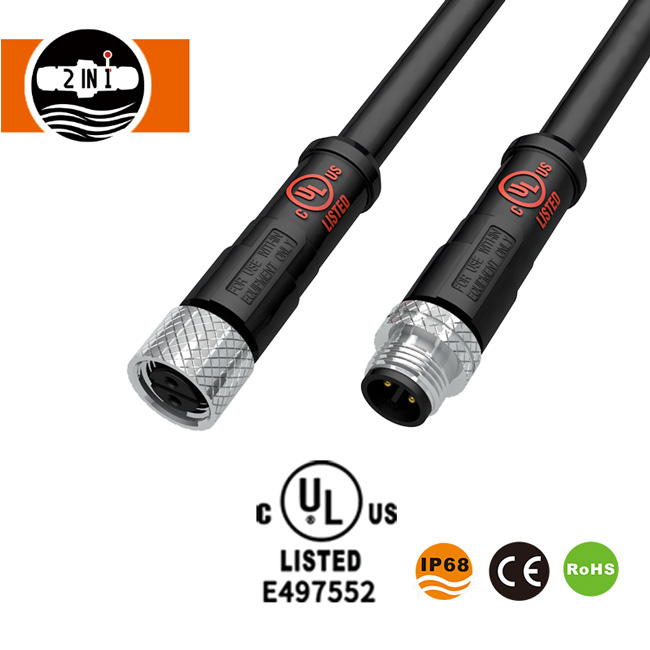

Водонепроницаемый кабельный разъем M12 UL

Водонепроницаемый кабельный соединитель HuaYi-FaDa M12 UL имеет защиту IP68, имеет конфигурации от 2 до 5 контактов и формованные кабельные сборки с настраиваемыми типами и длиной кабелей. Серия SQ12, предназначенная для промышленной автоматизации, наружного освещения и совместимого электрооборудования, поддерживает номинальный ток 5–10 А, работу при 300 В переменного тока и температуру от -40°C до +105°C. Доступны услуги настройки OEM/ODM и образцов.

Отправить запрос

Описание продукта

ХуаИ-ФаДаВодонепроницаемый кабельный разъем M12 ULсочетает в себе формованную кабельную сборку, несколько конфигураций контактов и защиту IP68 для электрооборудования, используемого в промышленных и наружных условиях. Серия SQ12 поддерживает индивидуальные типы и длины кабелей с позолоченными контактами из медного сплава и материалом корпуса, соответствующим требованиям UL94 V-0.

Преимущества

Интегрированная кабельная сборка

Разъем SQ12 отлит вместе с кабелем, что устраняет необходимость в отдельной проводке на конце разъема. Тип и длину кабеля можно настроить в соответствии с компоновкой оборудования и требованиями к установке.

M12 UL Waterproof Cable Connector molded cable assembly

Несколько конфигураций контактов

Доступный в 2-контактной, 3-контактной, 4-контактной и 5-контактной версиях, разъем допускает различные схемы электрического подключения. Круглая конструкция объединяет контакты и кабельное соединение в компактный узел.

Позолоченный дизайн контактов

Контакты из медного сплава с позолотой обеспечивают проводящий интерфейс. Заданное сопротивление контактов ниже 5 МОм, а сопротивление изоляции превышает 500 МОм.

Защита IP68 и огнестойкость

Разъем имеет класс защиты IP68 и оснащен силиконовыми уплотнительными компонентами. В его корпусе и изолирующих деталях использованы высокоэффективные конструкционные пластмассы, соответствующие требованиям огнестойкости UL94 V-0. Диапазон рабочих температур от -40°C до +105°C.

Технические характеристики SQ12

Параметр	Спецификация
Название продукта	Водонепроницаемый кабельный разъем M12 UL
Модель	SQ12
Тип подключения	Литая кабельная сборка
Настройка кабеля	Тип и длина кабеля
Варианты закрепления	2-контактный, 3-контактный, 4-контактный, 5-контактный
Цвет	Черный
Соединительная гайка	Металл
Рейтинг водонепроницаемости	IP68
Калибр проволоки	18–22 AWG
Диаметр кабеля	4,0–8,0 мм
Номинальный ток	5–10 А
Рабочее напряжение	300 В переменного тока, среднеквадратичное значение
Выдерживаемое напряжение	1500 В переменного тока в течение 1 минуты
Контактное сопротивление	Менее 5 мОм
Сопротивление изоляции	Более 500 МОм
Прочность спаривания	≥3000 циклов
Рабочая температура	от -40°С до +105°С
Огнестойкость	UL94 В-0
Корпус и изоляция	Высококачественные инженерные пластики
Контактный материал	Позолоченный медный сплав
Материал уплотнения	Силикон
Перечисленные сертификаты	УЛ, ККК

Водоустойчивая структура представления и соединения

Корпус со степенью защиты IP68 обеспечивает пылезащиту и устойчивость к проникновению воды в определенных условиях испытаний. Силиконовые уплотнительные компоненты составляют часть водонепроницаемой конструкции разъема, а металлическая гайка обеспечивает механическое соединение между совместимыми сопрягаемыми компонентами.

M12 UL Waterproof Cable Connector waterproof structure

Литая конструкция кабеля снижает необходимость в отдельной проводке на конце разъема. Диапазон диаметров кабелей 4,0–8,0 мм позволяет использовать совместимые кабельные сборки, а конфигурации с четырьмя контактами поддерживают различные схемы подключения.

Прилагаемые спецификации не устанавливают отдельный класс защиты IP68 для интерфейса с несопряженным разъемом.

Приложения

Системы наружного освещения:Литые кабельные соединения для осветительного оборудования, работающего в открытых средах.
Промышленная автоматизация:Электрические соединения для совместимого оборудования и оборудования управления.
Механическое оборудование:Кабельные сборки для оборудования, требующего компактных круглых разъемов.
Солнечное фотоэлектрическое оборудование:Совместимые вспомогательные электрические соединения.
Оборудование связи:Кабельные соединения для совместимых сигнальных или силовых цепей.

Доступные конфигурации контактов поддерживают различные схемы подключения, а настраиваемая длина кабелей соответствует разной компоновке оборудования.

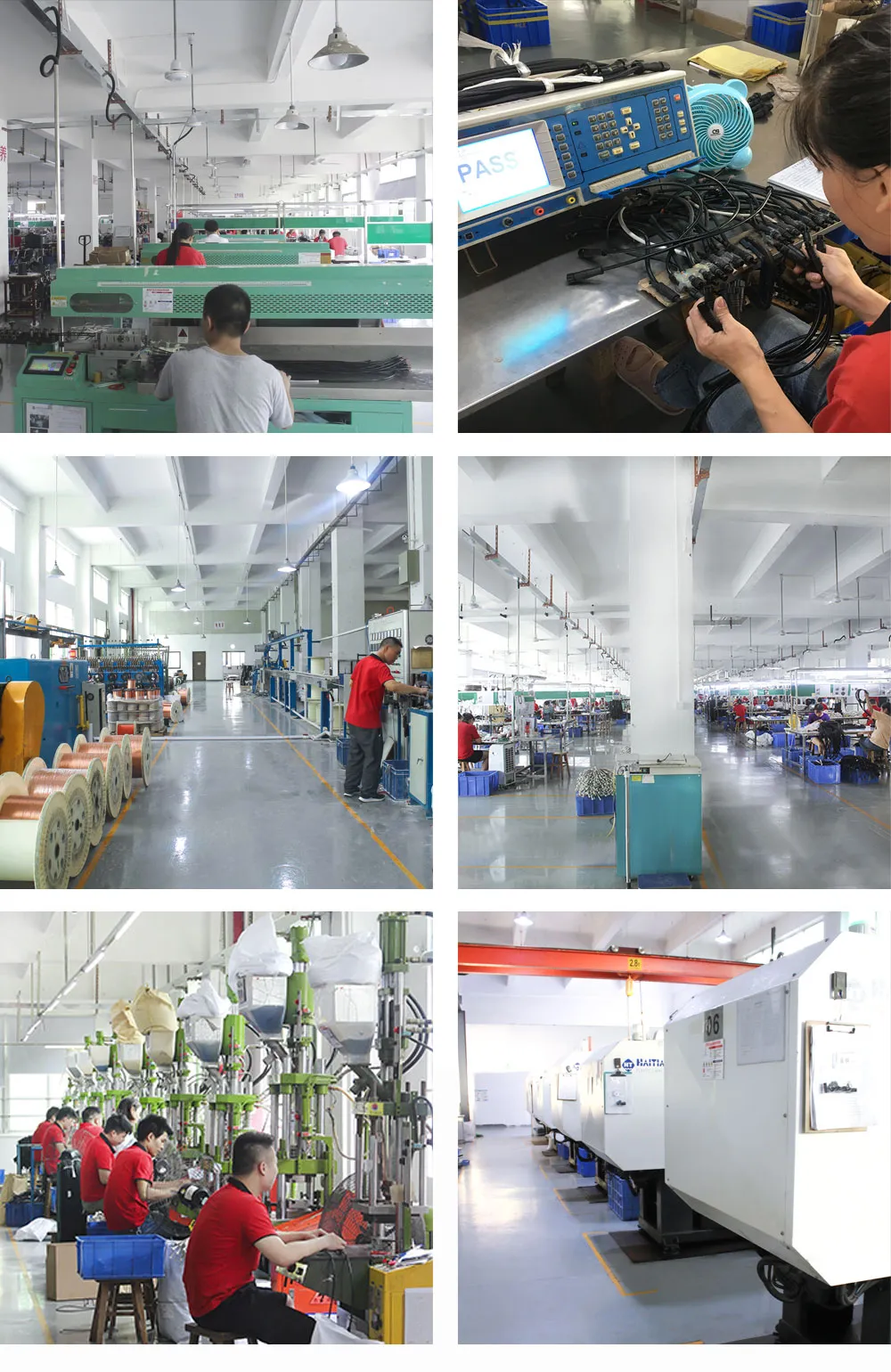

Производственные возможности HuaYi-FaDa

Компания ShenZhen 2 IN 1 Technology Co., Ltd. была основана в 2009 году и специализируется на разработке, производстве и продаже водонепроницаемых разъемов и кабелей под брендом HuaYi-FaDa.

Компания сообщает о примерно 200 сотрудниках и более 8000 м² производственных площадей. Производственные ресурсы включают в себя:

Обработка пресс-формы:Собственные средства разработки и обработки пресс-форм.
Литье под давлением:Вертикальные и горизонтальные термопластавтоматы.
Обработка кабеля:Оборудование для экструзии проволоки, автоматической резки и зачистки.
Терминальная обработка:Оборудование для сборки электрических клемм.
Прецизионная обработка:Фрезерные, шлифовальные и электроискровые станки с ЧПУ.
Разработка продукта:Независимая группа исследований и разработок для индивидуальных водонепроницаемых разъемов и кабельных сборок.

Эти производственные ресурсы охватывают производство пластиковых компонентов, обработку кабелей, оснастку и обработку металлических деталей.

Сертификация UL и спецификации материалов

Серия SQ12 сертифицирована UL и CQC. Материал корпуса соответствует указанной классификации огнестойкости UL94 V-0, а контактные контакты изготовлены из позолоченного медного сплава. Эти сведения о материалах и сертификации служат основой для технической оценки применения электрооборудования.

Степень защиты IP68 разъема соответствует защите от пыли и воды, а сертификация UL касается требований, предусмотренных применимой сертификацией. Соответствие RoHS не указано в прилагаемых сведениях о сертификации для конкретной модели.

M12 UL Waterproof Cable Connector certification

Настройка, образцы и доставка

HuaYi-FaDa предлагает услуги OEM и ODM для водонепроницаемых разъемов и кабельных сборок.

Настройка кабеля:Тип и длина кабеля.
Наличие образца:Три бесплатных образца для каждого номера детали для единовременной оценки; стоимость доставки оплачивается отдельно.
Срок изготовления:Обычно через 2–3 недели после размещения заказа, в зависимости от наличия товара и требований к заказу.
Экспресс-доставка:DHL, UPS, FedEx или TNT, расчетное время доставки составляет 2–7 дней.
Массовые перевозки:Морские перевозки для крупных партий.

Водонепроницаемый кабельный соединитель HuaYi-FaDa M12 UL доступен в четырехконтактных конфигурациях с настраиваемыми кабельными сборками, защитой IP68, позолоченными контактами и указанными электрическими характеристиками для совместимого промышленного и наружного оборудования.
